Hydrostatische geprüfte nahtlose chemische Einspritzleitung des Duplex-2205 umwickelte Schläuche für Abstieg-Löcher
Meilong-Rohr stellt nahtlosen und neu entworfen, Naht-geschweißten und neu entworfenen aufgerollten Schläuche der hohen Qualität her, die vom korrosionsbeständigen Austenit, Duplex-, Superduplexedelstahl und von den Nickellegierungsgraden hergestellt werden. 100% von Produkten werden als hydraulische Sendeleistungslinien, chemische Einspritzleitungen, Legierungsschläuche in den Nabeln und Instrumentierungsschläuche für die Ausnutzungstechnik in der aufwärts gerichteten Öl- und Gasindustrie verwendet.
Umwickelter Schläuche ist in den Größen vereinbaren vom Außendurchmesser 0,125 Zoll (3,175 Millimeter) zu 1 Zoll verfügbar (25,4 Millimeter). Wandstärke ist bis 0,083 Zoll (2,108 Millimeter). Längen bis 65600 Fuß (20.000 Meter) sind für kosteneffektive Nabelherstellung verfügbar. Mehr Größen innerhalb des Bereichs können besonders angefertigt werden, für das Erfüllen Ihrer speziellen Bedingungen produziert zu werden und geliefert zu werden.
Chemische Einspritzleitungseigenschaften des Duplex 2205
Nahtloser u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
| Legierung |
UNS |
O.D. |
W.T. |
Funktions-Druck |
Berstdruck |
Einsturz-Druck |
Berstdruck |
| Zoll |
Zoll |
Zoll |
P/in |
P/in |
P/in |
P/in |
| Duplex 2205 |
S32205 |
1/8 |
0,125 |
0,028 |
15.544 |
41.704 |
15.544 |
17.400 |
| Duplex 2205 |
S32205 |
1/8 |
0,125 |
0,035 |
19.430 |
52.130 |
19.430 |
21.025 |
| Duplex 2205 |
S32205 |
1/4 |
0,250 |
0,035 |
9.715 |
26.065 |
9.715 |
10.875 |
| Duplex 2205 |
S32205 |
1/4 |
0,250 |
0,049 |
13.631 |
31.784 |
12.821 |
14.500 |
| Duplex 2205 |
S32205 |
1/4 |
0,250 |
0,065 |
18.076 |
40.182 |
15.824 |
19.575 |
| Duplex 2205 |
S32205 |
3/8 |
0,375 |
0,035 |
6.492 |
22.226 |
6.786 |
7.250 |
| Duplex 2205 |
S32205 |
3/8 |
0,375 |
0,049 |
9.082 |
25.230 |
9.156 |
10.150 |
| Duplex 2205 |
S32205 |
3/8 |
0,375 |
0,065 |
12.056 |
29.302 |
11.629 |
13.050 |
| Duplex 2205 |
S32205 |
3/8 |
0,375 |
0,083 |
15.382 |
34.858 |
14.087 |
16.675 |
| Duplex 2205 |
S32205 |
1/2 |
0,500 |
0,049 |
6.815 |
22.574 |
7.095 |
7.250 |
| Duplex 2205 |
S32205 |
1/2 |
0,500 |
0,065 |
9.038 |
25.172 |
9.126 |
10.150 |
| Duplex 2205 |
S32205 |
1/2 |
0,500 |
0,083 |
11.540 |
28.536 |
11.217 |
13.050 |
| Duplex 2205 |
S32205 |
5/8 |
0,625 |
0,049 |
5.446 |
21.147 |
5.785 |
5.800 |
| Duplex 2205 |
S32205 |
5/8 |
0,625 |
0,065 |
7.213 |
23.038 |
7.492 |
7.975 |
| Duplex 2205 |
S32205 |
5/8 |
0,625 |
0,083 |
9.229 |
31.216 |
9.288 |
10.150 |
| Duplex 2205 |
S32205 |
3/4 |
0,750 |
0,049 |
4.534 |
20.265 |
4.887 |
5.075 |
| Duplex 2205 |
S32205 |
3/4 |
0,750 |
0,065 |
6.020 |
21.738 |
6.344 |
6.525 |
| Duplex 2205 |
S32205 |
3/4 |
0,750 |
0,083 |
7.684 |
23.560 |
7.919 |
8.700 |
- Theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
- Theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
- Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
Da mehr Öl- und Gasextraktionen in tieferes und raueres Wasser, wohin extrem Offshoreumwelt, sich bewegen verlangen extreme Sicherheit, ist unsere Arbeit, Ihnen zu helfen, das „rechte“ korrosionsbeständige Material zu benutzen, damit aufgerollter Nabelschläuche die Sicherheit und die Zuverlässigkeit Ihrer Arbeit verbessert. Dieses ist die Energie für das Fahren unserer Innovationen und ständigen Weiterentwicklung.
Passend für Anwendungs-Umwelt
Gutes resitance zum Chlorverbindungslöcher bilden, Spaltkorrosion, H2S und CO2 und ChlorverbindungsSpannungskorrosionsknacken (SCC).
Maßtoleranz für chemische Injecton-Linie
| ASTM A789/ASME SA789, UNS S32205 |
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 Millimeter)
|
+0,003' ‚(+0,08 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
+0,005' ‚(+0,13 Millimeter)/-0
|
±10%
±10%
±10%
|
Meilong-Rohr-Standard
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 Millimeter)
|
+0,003' ‚(+0,08 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
|
±10%
±10%
±8%
|
Tests für Qualität
|
Wirbelstrom
Oberflächenrauigkeit
Hydrostatisch
Maßanalyse
Korngröße
Rockwell-Härte
|
Streckgrenze
Dehnfestigkeit
Verlängerung
Härte
Positive materielle Identifizierung (PMI)
Korrosionsfestigkeitsprüfungen
|
Verpackung

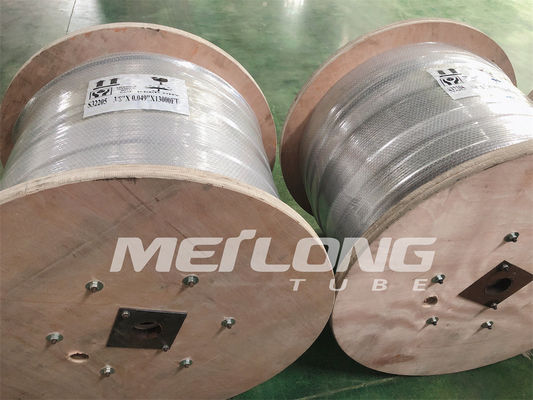

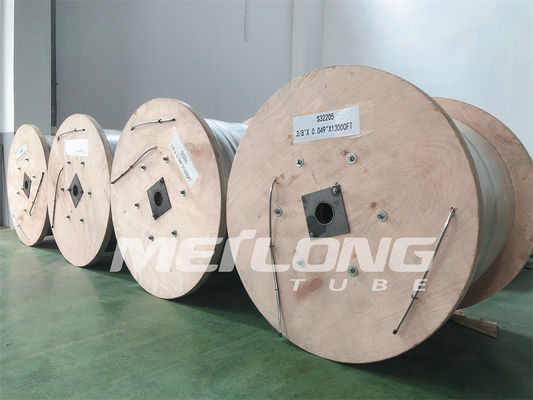

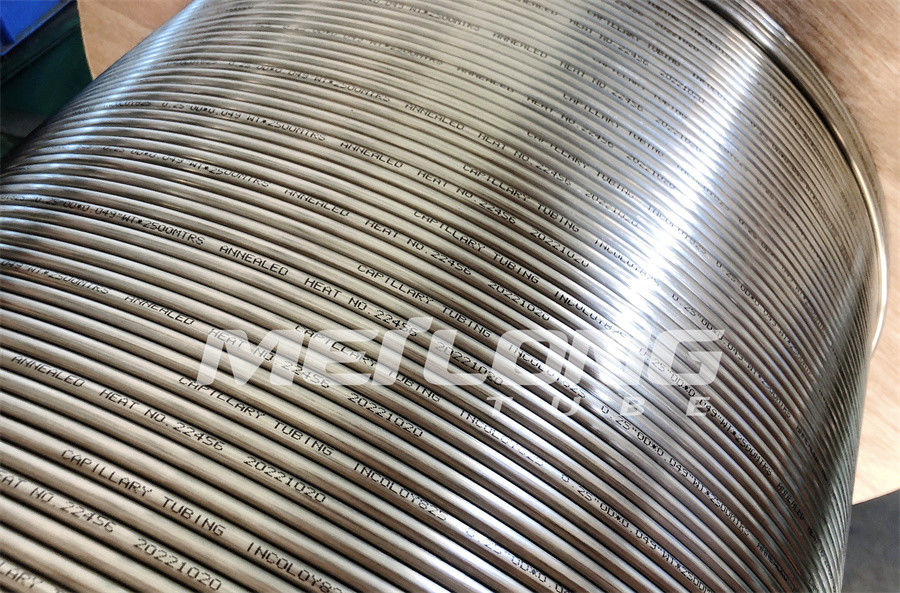

Hydraulische Steuerleitung ist die waagerecht ausgerichtete Wunde, die auf das Metall/hölzernen die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln werden in den hölzernen Kisten für einfache logistische Operation verpackt.
Einspritzungs-Diagramm
Anwendung
Haarartiger aufgerollter Legierungsschläuche für chemische Einspritzung
Bloßer und eingekapselter aufgerollter Legierungsschläuche der hydraulischen Steuerleitung für Unterseesicherheitsventile
Geschwindigkeitsschnüre, Arbeitsschnüre und Stahlrohrnabel
Geothermischer aufgerollter Legierungsschläuche
Zusätzlicher Service
Die chemische Einspritzleitung kann mit verschiedenen Polymeren entsprechend einzelnen Anforderungen der Kunden, wie PVDF, FEP, TPV, etc. eingekapselt werden. Die Verkapselung ist für die Lieferung des Vorwiderstands zu den Chemikalien, zur Abnutzung und zur hohen Temperatur.
Verfügbarer Abschnitt für Verkapselung: Rund, quadratisch, rechteckig.
