Hydrostatisches geprüftes TPV kapselte chemische Einspritzleitung Flatpack für Abstieg-Löcher ein
Meilong-Rohr stellt nahtlosen und neu entworfen, Naht-geschweißten und neu entworfenen aufgerollten Schläuche der hohen Qualität, die von korrosionsbeständigem Austenit gemacht werden, Duplex, Superduplexedelstahl und Nickellegierungsgrade her. 100% von Produkten werden als hydraulische Sendeleistungslinien, chemische Einspritzleitungen, Legierungsschläuche in den Nabeln und Instrumentierungsschläuche für die Ausnutzungstechnik in der aufwärts gerichteten Öl- und Gasindustrie verwendet.
Umwickelter Schläuche ist in den Größen vereinbaren vom Außendurchmesser 0,125 Zoll (3,175 Millimeter) zu 1 Zoll verfügbar (25,4 Millimeter). Wandstärke ist bis 0,083 Zoll (2,108 Millimeter). Längen bis 65600 Fuß (20.000 Meter) sind für kosteneffektive Nabelherstellung verfügbar. Mehr Größen innerhalb des Bereichs können besonders angefertigt werden, für das Erfüllen Ihrer speziellen Bedingungen produziert zu werden und geliefert zu werden.
Chemische Einspritzleitungseigenschaften des Edelstahls 316L
Geschweißter u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
| Legierung |
UNS |
O.D. |
W.T. |
Funktions-Druck |
Berstdruck |
Einsturz-Druck |
Berstdruck |
| Zoll |
Zoll |
Zoll |
P/in |
P/in |
P/in |
P/in |
| Rostfreies 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Rostfreies 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Rostfreies 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Rostfreies 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Rostfreies 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Rostfreies 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Rostfreies 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Rostfreies 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Rostfreies 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Rostfreies 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Rostfreies 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Rostfreies 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Rostfreies 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Rostfreies 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| Rostfreies 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Rostfreies 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Rostfreies 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Rostfreies 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
- Theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
- Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
Da mehr Öl- und Gasextraktionen in tieferes und raueres Wasser, wohin extrem Offshoreumwelt, sich bewegen verlangen extreme Sicherheit, ist unsere Arbeit, Ihnen zu helfen, das „rechte“ korrosionsbeständige Material zu benutzen, damit aufgerollter Nabelschläuche die Sicherheit und die Zuverlässigkeit Ihrer Arbeit verbessert. Dieses ist die Energie für das Fahren unserer Innovationen und ständigen Weiterentwicklung.
Verkapselungs-Beschreibung
Verkapselung ist ein Plastik, der über Metallrohr verdrängt wird. Verkapselung verhindert Schaden der Metallrohre während des Herstellungsverfahrens. Die Verkapselung auch liefert zusätzlichen Abnutzungswiderstand und wird angefordert, wenn Kabelschutze installiert sind, um die haltene Kraft über jeder Produktionsschlauchverbindung zu erhöhen.
Verkapselungen sind in einer breiten Palette von Konfigurationen mit Wahlen der Verkapselung des einzelnen Durchlaufs und der Doppeldurchlaufverkapselung für zusätzlichen Schutz verfügbar.
Verkapselungsmaterial
- Pp. (Polypropylen) /TPR (Santoprene)/PA (Nylon)/PVDF/ETFE (Tefzel)/ECTFE (Halar)/FEP/PFA/ECA 3000/PVC
Maßtoleranz für chemische Injecton-Linie
| ASTM A269/ASME SA269, SS 316L (UNS S31603) |
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 Millimeter)
|
+0,003' ‚(+0,08 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
+0,005' ‚(+0,13 Millimeter)/-0
|
±10%
±10%
±10%
|
Meilong-Rohr-Standard
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 Millimeter)
|
+0,003' ‚(+0,08 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
+0,004' ‚(+0,10 Millimeter)/-0
|
±10%
±10%
±8%
|
Tests für Qualität
|
Wirbelstrom
Oberflächenrauigkeit
Hydrostatisch
Maßanalyse
Korngröße
Rockwell-Härte
|
Streckgrenze
Dehnfestigkeit
Verlängerung
Härte
Positive materielle Identifizierung (PMI)
Korrosionsfestigkeitsprüfungen
|

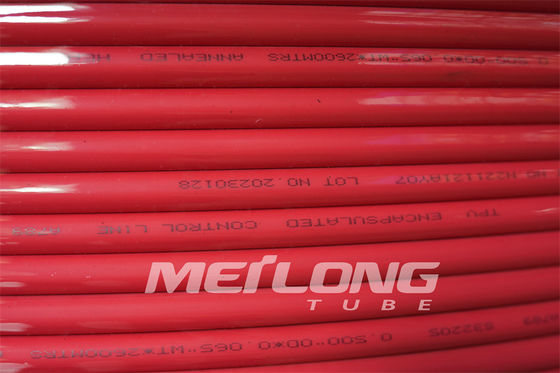

Eigenschaften der eingekapselten chemischen Einspritzleitung Flatpack
- Maximieren Sie Schutz der Downholelinie
- Erhöhen Sie Zerstampfungswiderstand während der Installation
- Schützen Sie Steuerleitung gegen Abnutzung und das Klemmen
- Beseitigen Sie langfristigen Spannungskorrosionsausfall der Steuerleitung
- Improve Profil festklemmend
- Einzelne oder mehrfache Verkapselung für Leichtigkeit des Betriebs und des zusätzlichen Schutzes

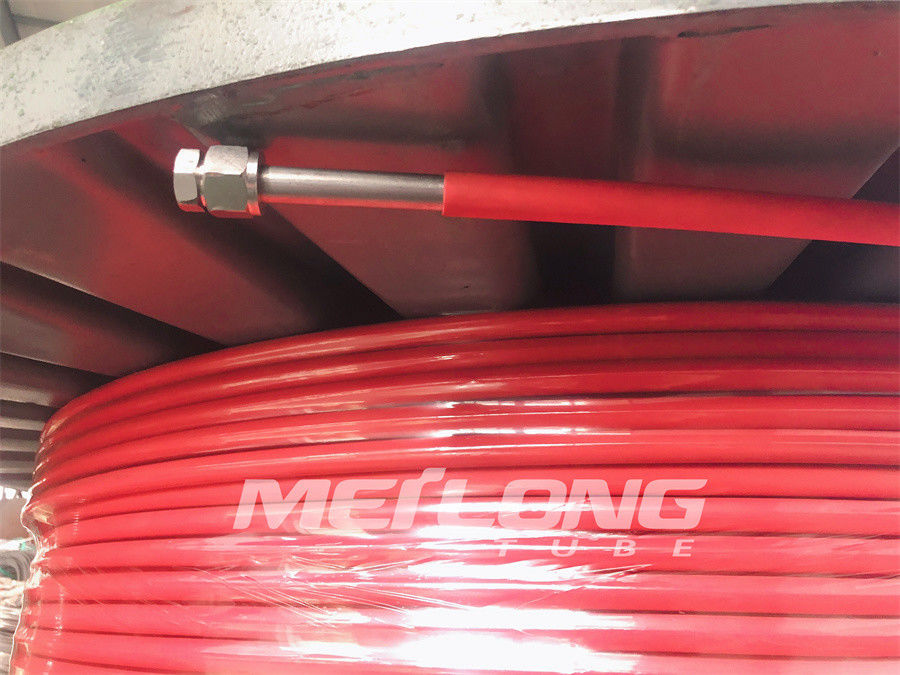

Verpackung

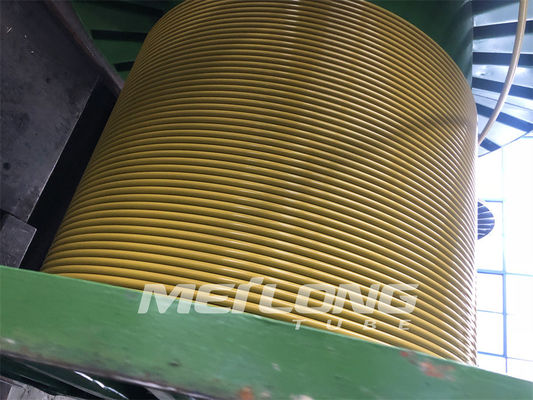

Hydraulisches Steuerleitung flatpack ist die waagerecht ausgerichtete Wunde, die auf das Metall/die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln werden in den hölzernen Kisten für einfache logistische Operation verpackt.
Profile der einzelnen u. mehrfachen Einspritzleitungs-Verkapselung
Runder Abschnitt
| 1/4' ‚Od-Linie Schläuche |
0,433' ‚Durchmesser (11,0 Millimeter) |
| 3/8' ‚Od-Linie Schläuche |
0,535' ‚Durchmesser (13,6 Millimeter) |
| ‚Linie Schläuche Od-1/2' |
0,660' ‚Durchmesser (16,8 Millimeter) |
Vierkantstahl
| 1/4' ‚Od-Linie Schläuche |
0,433' ‚x 0,433" ‚(11,0 Millimeter x 11,0 Millimeter) |
| 3/8' ‚Od-Linie Schläuche |
0,535' ‚x 0,535" ‚(13,6 Millimeter x 13,6 Millimeter) |
| ‚Linie Schläuche Od-1/2' |
0,660' ‚x 0,660" ‚(16,8 Millimeter x 16,8 Millimeter) |
Rechteckiger Abschnitt
| 1/4' ‚Od-Linie x 1 |
0,710' ‚x 0,410" ‚(18,0 Millimeter x 10,4 Millimeter) |
| 1/4' ‚Od-Linie x 2 |
0,990' ‚x 0,410" ‚(25,1 Millimeter x 10,4 Millimeter) |
| ‚Linie x 2 Od-1/2' |
1,220' ‚x 0,669" ‚(31,0 Millimeter x 17,0 Millimeter) |
| ‚Linie x 3 Od-1/2' |
1,772' ‚x 0,669" ‚(45,0 Millimeter x 17,0 Millimeter) |
Andere Größen auf Anfrage
Verfügbare Legierungs-Grade für Steuerleitungs-Schläuche innerhalb der Verkapselung
| Austenit: |
316L |
| Duplex: |
S31803/S32205
S32750
|
| Nickellegierung: |
N08825
N06625
|
Eigenschaften von Verkapselungs-Materialien
| Polypropylen |
-25C zu 150C |
Guter Widerstand zu den Salzlösungen |
|
Santoprene,
TPV
|
-30C zu 150C |
Guter Widerstand zu den Salzlösungen |
|
Nylon-11, Rilsan 11
|
-60C zu 135C |
Guter Widerstand zu den Kohlenwasserstoffen, guter Abnutzungswiderstand |
| PVDF |
-30C zu 150C |
Guter Widerstand zu den Salzlösungen und zu den Kohlenwasserstoffen, guter Abnutzungswiderstand |
| FEP |
-110C zu 200C |
Guter Widerstand zu den Salzlösungen und zu den Kohlenwasserstoffen |
Anwendung
- Haarartiger aufgerollter Legierungsschläuche für chemische Einspritzung
- Bloßer und eingekapselter aufgerollter Legierungsschläuche der hydraulischen Steuerleitung für Unterseesicherheitsventile
- Geschwindigkeitsschnüre, Arbeitsschnüre und Stahlrohrnabel
- Geothermischer aufgerollter Legierungsschläuche
