Hochfestes hydraulisches Steuerleitungs-Kapillarröhrchen ASTM B704 Incoloy 825
Geschweißte und neu entworfene Steuerleitungen sind der bevorzugte Bau für die Steuerleitungen, die in den Downholeöl- und -gasanwendungen verwendet werden. Unsere geschweißten Steuerleitungen werden in SCSSV, in der chemischen Einspritzung, in modernen wohlen Fertigstellungen und in den Messgerät-Anwendungen benutzt. Wir bieten eine Vielzahl von Steuerleitungen an. (TIG Welded oder Laser geschweißt und sich hin- und herbewegender Stecker gezeichnet und Linien mit Verbesserungen) liefern die verschiedenen Prozesse uns die Fähigkeit, eine Lösung besonders anzufertigen, um Ihre wohle Fertigstellung zu treffen.
Typische Größe der Steuerleitung
Außendurchmesser von Steuerleitungen ist 1/4' hauptsächlich ‚(6.35mm).
Wandstärken: 0,035' ‚(0.89mm), 0,049" ‚(1.24mm), 0,065" ‚(1.65mm)
Steuerleitungsschläuche ist in den Längen von 400 Fuß (122 Meter) für 32.808 Fuß verfügbar (10.000 Meter). Keine orbitally Kolbenschweißungen.
Andere Spezifikationen (1/8' ‚bis 3/4" ‚) sind auf Anfrage verfügbar.
Präzisionsfertigung
Meilong-Rohr funktioniert von einem Komplex von den Gebäuden, die auf 20.000 Quadratmeter sich belaufen.

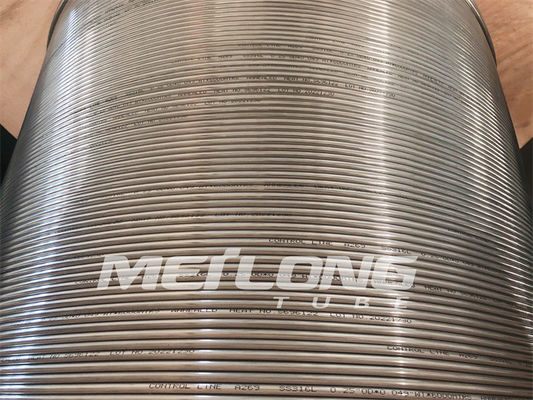

Jede Schlauchspule ist- eine vollständig ununterbrochene Länge ohne Augenhöhlenschweißungen.
Jedes Schlauchspule ist- geprüft mit einem gerichteten Druck hydrostatisches.
Der Test kann auf Standort von den Drittparteiinspektoren (SGS, BV, DNV) gezeugt werden.
Qualitätskontrollfähigkeiten
|
Chemikalie
Korrosion
Dimensional
Wirbelstrom
Verlängerung
|
Aufflackern
Drücken Sie flach
Korngröße
Härte
Hydrostatisch
|
Metallurgisch
Positive materielle Identifizierung (PMI)
Oberflächenrauigkeit
Dehnbar
Ertrag
|
Schlaucheigenschaften
Nahe Maßtoleranzen
Beträchtlich erhöhte mechanische Eigenschaften
Überlegenes Oberflächenende
Hohe Reinlichkeit der Innenfläche
Kontroll-ovality, Exzentrizität
Maßtoleranz
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<5>
5/8≤OD≤1' ‚(15.88≤OD≤25.4 Millimeter)
|
±0.004 ' ‚(±0.10 Millimeter)
±0.0075 ' ‚(±0.19 Millimeter)
|
±12.5%
±12.5%
|
Meilong-Standard
| Größe Od |
Toleranz Od |
Toleranz GEWICHT |
|
1/8' ‚≤OD<5>
5/8≤OD≤1' ‚(15.88≤OD≤25.4 Millimeter)
|
±0.004 ' ‚(±0.10 Millimeter)
±0.004 ' ‚(±0.10 Millimeter)
|
±10%
±8%
|
Wärmebehandlung
Der Schläuche ist wärmebehandelt, spezifizierte mechanische Eigenschaften und Korrosionsbeständigkeit in einem Ausmühlofen mit einer Verringerungsatmosphäre zu erzielen.
Anwendungs-Beschreibung für SSSV
Ein Sicherheitsventil ist ein Ventil, das als der Schutz Ihrer Ausrüstung auftritt. Sicherheitsventile können Schaden Ihrer Druckbehälter verhindern und Explosionen an Ihrer Anlage sogar verhindern, wenn sie in Druckbehälter installiert werden.
Ein Sicherheitsventil ist eine Art Ventil, das sich automatisch wenn der Druck der Einlassseite der Ventilzunahmen zu einem vorbestimmten Druck, den Ventilteller zu öffnen und die Flüssigkeit zu entladen betätigt. Das Sicherheitsventilsystem ist entworfen, um ein Failsafe zu sein, damit ein Brunnenbau im Falle jedes möglichen Systemfehlers oder Schadens der Oberflächenproduktionsteuerungsanlagen lokalisiert werden kann.
In den meisten Fällen ist es obligatorisches zum Haben von Durchschnitte der Schließung für alle Brunnen, die zu natürlichem fl ow zur Oberfläche fähig sind. Die Installation eines unter der Oberfläche liegenden Sicherheitsventils (SSSV) liefert diese Notschließungsfähigkeit. Sicherheitssysteme werden auf einem Failsafeprinzip von einem Bedienfeld betrieben möglicherweise, das auf der Oberfläche gelegen ist.
Das SCSSV wird durch ein ¼“ Edelstahlsteuerleitung gesteuert, die zur Außenseite der wohlen Schlauchschnur befestigt ist und installiert, wenn der Produktionsschläuche installiert ist. Abhängig von dem Hauptquellendruck es ist möglicherweise notwendig, 10.000 P/in auf der Steuerleitung soviel wie zu halten, um das Ventil offen zu halten.
Andere Anwendungen
Haarartiger aufgerollter Legierungsschläuche für chemische Einspritzung
Bloßer und eingekapselter aufgerollter Legierungsschläuche der hydraulischen Steuerleitung für Unterseesicherheitsventile
Geschwindigkeitsschnüre, Arbeitsschnüre und Stahlrohrnabel
Geothermischer aufgerollter Legierungsschläuche
Legierungen für Steuerleitungen
| Austenit: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Nickellegierung: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Chemische Zusammensetzungen des Steuerleitungs-Kapillarröhrchens Incoloy 825
| Nickel |
Chrom |
Eisen |
Molybdän |
Kohlenstoff |
Mangan |
Silikon |
Schwefel |
Aluminium |
Titan |
Kupfer |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
Min. |
|
Maximum. |
Maximum. |
Maximum. |
Maximum. |
Maximum. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22,0 |
2.5-3.5 |
0,05 |
1,0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Incoloy-Legierung 825 ist eine Nickel-Eisenchromlegierung mit Zusätzen des Molybdäns und des Kupfers.
Steuerleitungs-Schlauchgewicht Incoloy 825 pro Meter (Kilogramm)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Bruch |
Dezimalzahl |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 Kapillarröhrchen-Eigenschaften
Geschweißter u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
| Legierung |
UNS |
O.D. |
W.T. |
Funktions-Druck |
Berstdruck |
Einsturz-Druck |
Berstdruck |
| Zoll |
Zoll |
Zoll |
P/in |
P/in |
P/in |
P/in |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
* theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
* Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
Schlauchprozeß und -verpackung
Nahtloses durchbohrt, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)
Longitudinal geschweißt schweißte, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)

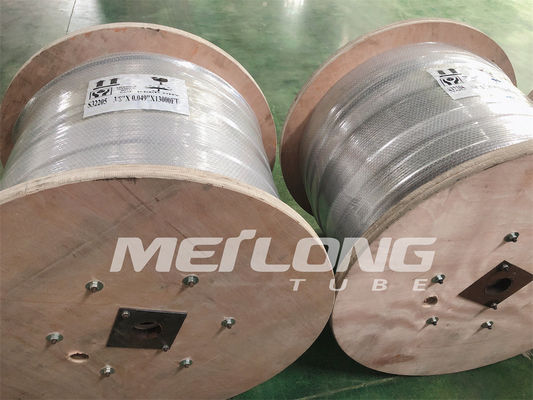

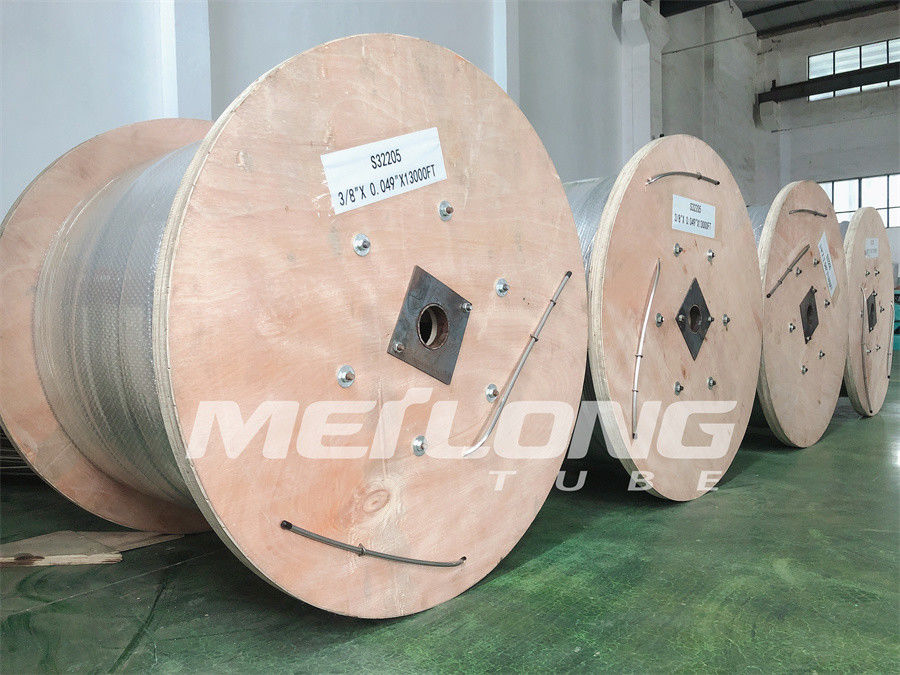

Verpackender Schläuche ist die waagerecht ausgerichtete Wunde, die auf das Metall/hölzernen die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln oder Spulen werden in den hölzernen Kisten für einfache logistische Operation verpackt.
