Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein

Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein
Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein

Großes Bild :  Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein

Produktdetails:
Herkunftsort: China
Markenname: Meilong Tube
Zertifizierung: ISO9001 : 2015
Modellnummer: 1 / 4" Od x 0,049" GEWICHT
Zahlung und Versand AGB:
Min Bestellmenge: 1000 Meter

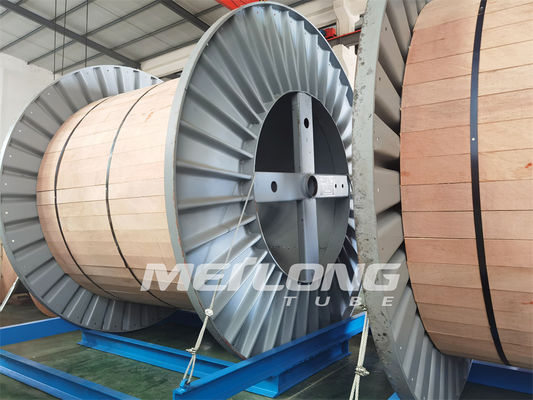

Verpackung Informationen: Waagerecht ausgerichtete Wunde umwickelt auf Spulen/Trommeln und in den Holzetuis verpackt
Lieferzeit: 7 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 metrische Tonnen pro Monat (einschließlich Duplexstahlschläuche, Nickellegierungsschläuche)

Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein

Beschreibung
Legierung: Duplex 2205, UNS S32205 Oberfläche: Sauber und hell
Bedingung: Getempert Eigenschaften: Erhöhtes dehnbares und Ertrag
Eigenschaft: Hochdruckschläuche Anwendung: Hinunter hydraulische Steuerung des Lochs in den Öl- und Gassonden
Standard: ASTM A789 Größe: Feste Maßtoleranzen
Anwendungs-Standard: NACE MR0175/ISO15156 Test: 100% Länge ist geprüft hydraulisches
Hervorheben:

Eingekapselte Steuerleitung des Duplex-2205

,

Eingekapselte Steuerleitung FLATPACK

,

Hydraulischer Schläuche S31803 SS

Hydraulische Steuerleitung Flatpack des Duplex-2205 mit 3 Linien für Öl und Erdgasfelder



MEILONG bietet die Verkapselung von Steuerleitungen an, um erhöhte Haltbarkeit zur Verfügung zu stellen, sowie Chemikalie und die Korrosionsbeständigkeit, zum der fachkundigen Bedingungen jedes Projektes zu erfüllen, bieten wir verschiedene Verkapselungsarten, wie an: HDPE (Polyäthylen mit hoher Dichte), Santoprene, PVC (Polyvinylchlorid), Haylar und PVDF (Polyvinyliden-Fluorid).



Geschweißte hydraulische Steuerleitung schwimmt den Stecker, der zu ASTM-Spezifikationen gezeichnet wird und ist in jeder möglicher Länge verfügbar. Materielle Arten für hydraulische Steuerleitungen umfassen Edelstahl TP316L, der für Bonbon für gemäßigt ätzende Umwelt, Duplexedelstahl 2205, Superduplexedelstahl 2507 passend ist, sind Nickellegierung Incoloy 825 und Inconel 625 für streng ätzende Umwelt und hoher Arbeitsdruck und Temperaturen passend. Kontrollsystemflüssigkeiten müssen mit der Umwelt und den Betriebstemperaturen der Steuerleitung kompatibel sein.



Steuerleitungsverkapselung ist auch verfügbar, wo gefordert, um zusätzlichen Zerstampfungs- und Abnutzungswiderstand während der Installation zur Verfügung zu stellen. Das Verkapselungsmaterial sollte für Kompatibilität mit wohlen Flüssigkeiten und Temperaturanforderungen zusammengebracht werden.



Eingekapselte Steuerleitung Flatpack



Verkapselung ist ein Plastik, der über Metallrohr verdrängt wird. Verkapselung verhindert Schaden der Metallrohre während des Herstellungsverfahrens. Die Verkapselung auch liefert zusätzlichen Abnutzungswiderstand und wird angefordert, wenn Kabelschutze installiert sind, um die haltene Kraft über jeder Produktionsschlauchverbindung zu erhöhen.



Verkapselungen sind in einer breiten Palette von Konfigurationen mit Wahlen der Verkapselung des einzelnen Durchlaufs und der Doppeldurchlaufverkapselung für zusätzlichen Schutz verfügbar.



Anwendung von Flatpack



Flatpacks sind allgemein verwendet, wenn einige verschiedene Linien ungefähr an der gleichen Tiefe im Brunnen geendet werden.

Allgemeine Anwendungen umfassen intelligente Brunnenanlagen, tief liegende chemische Einspritzleitungen mit Downholemessgerätkabel und Sicherheitsventillinien mit chemischen Einspritzleitungen des flachen Satzes. Für einige Anwendungen werden Stoßstangen auch in das flatpack eingekapselt, um zusätzlichen Zerstampfungswiderstand zur Verfügung zu stellen.



Standard u. Zustimmungen



Steuerleitungen werden entsprechend anwendbaren ASTM-Standards für jedes spezifische Material hergestellt.

Rohren können geliefert werden spült worden, gefüllt, und pro Kundenanforderungen und zu den passenden NAS-/SAEstandards gefiltert.



Qualität u. Prüfung



- Hergestellt gemäss Standardinspektions-und Qualitäts-Pläne



Entwurf u. Bau



- Verkapselung für einzelne Zeile

- Verkapselungsprofile, zum von Kundenanwendung zu entsprechen

- Kundenspezifische Linie Markierung

- Vollständige Auswahl von Anwendungsmaterialien



Verkapselungs-Materialien



- Pp. (Polypropylen) /TPR (Santoprene)/PA

(Nylon)/PVDF/ETFE (Tefzel)/ECTFE (Halar)

FEP/PFA/ECA 3000



Eigenschaften der eingekapselten Steuerleitung Flatpack



Maximieren Sie Schutz der Downholelinie

Erhöhen Sie Zerstampfungswiderstand während der Installation

Schützen Sie Steuerleitung gegen Abnutzung und das Klemmen

Beseitigen Sie langfristigen Spannungskorrosionsausfall der Steuerleitung

Improve Profil festklemmend

Einzelne oder mehrfache Verkapselung für Leichtigkeit des Betriebs und des zusätzlichen Schutzes



Verfügbare Legierungs-Grade für Steuerleitungs-Schläuche innerhalb der Verkapselung



Austenit: 316L
Duplex:

S31803/S32205

S32750

Nickellegierung:

N08825

N06625



Verkapselungs-Materialien:



Polypropylen -25C zu 150C Guter Widerstand zu den Salzlösungen
Santoprene -30C zu 150C Guter Widerstand zu den Salzlösungen
Nylon 11 -60C zu 135C Guter Widerstand zu den Kohlenwasserstoffen, guter Abnutzungswiderstand
PVDF -30C zu 150C Guter Widerstand zu den Salzlösungen und zu den Kohlenwasserstoffen, guter Abnutzungswiderstand
FEP -110C zu 200C Guter Widerstand zu den Salzlösungen und zu den Kohlenwasserstoffen



Standard-Flatpack-Verkapselungs-Profile



Runde, einzelne Zeile Einzelteil Standardmaße
Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein 0 1/8' ‚Od-Linie 0,250' ‚(6,35 Millimeter) Durchmesser.
1/4' ‚Od-Linie 0,433' ‚(11,0 Millimeter) Durchmesser.
3/8' ‚Od-Linie 0,535' ‚(13,6 Millimeter) Durchmesser.
‚Linie Od-1/2' 0,660' ‚(16,8 Millimeter) Durchmesser.





Quadrat, einzelne Zeile Einzelteil Standardmaße
Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein 1 1/8' ‚Od-Linie 0,250' ‚x 0,250" ‚(6,35 Millimeter x 6,35 Millimeter)
1/4' ‚Od-Linie 0,433' ‚x 0,433" ‚(11,0 Millimeter x 11,0 Millimeter)
3/8' ‚Od-Linie 0,535' ‚x 0,535" ‚(13,6 Millimeter x 13,6 Millimeter)
‚Linie Od-1/2' 0,660' ‚x 0,660" ‚(16,8 Millimeter x 16,8 Millimeter)





Rechteckig, 2 Linien Einzelteil Standardmaße
Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein 2 1/4' ‚Od-Linie

Breite: 0,710' ‚(18,0 Millimeter)

Höhe: 0,410' ‚(10,4 Millimeter)

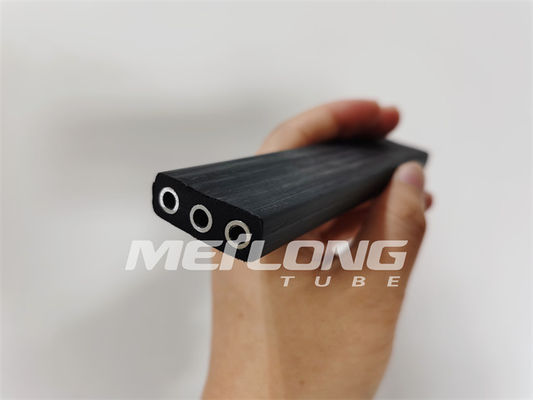

Rechteckig, 3 Linien Einzelteil Standardmaße
Duplex 2205 kapselte Steuerleitung Flatpack mit 3 Linien für Öl und Erdgasfelder ein 3 1/4' ‚Od-Linie

Breite: 0,990' ‚(25,1 Millimeter)

Höhe: 0,410' ‚(10,4 Millimeter)



Eigenschaften von Steuerleitungs-Schläuche in der Verkapselung



Naht-geschweißter u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand

Ununterbrochene Länge ohne gemeinsame orbitalschweißungen



Legierung UNS O.D. W.T. Funktions-Druck Berstdruck Einsturz-Druck Berstdruck
Zoll Zoll Zoll P/in P/in P/in P/in
Duplex 2205 S32205 1/8 0,125 0,028 15.544 41.704 15.544 17.400
Duplex 2205 S32205 1/8 0,125 0,035 19.430 52.130 19.430 21.025
Duplex 2205 S32205 1/4 0,250 0,035 9.715 26.065 9.715 10.875
Duplex 2205 S32205 1/4 0,250 0,049 13.631 31.784 12.821 14.500
Duplex 2205 S32205 1/4 0,250 0,065 18.076 40.182 15.824 19.575
Duplex 2205 S32205 3/8 0,375 0,035 6.492 22.226 6.786 7.250
Duplex 2205 S32205 3/8 0,375 0,049 9.082 25.230 9.156 10.150
Duplex 2205 S32205 3/8 0,375 0,065 12.056 29.302 11.629 13.050
Duplex 2205 S32205 3/8 0,375 0,083 15.382 34.858 14.087 16.675
Duplex 2205 S32205 1/2 0,500 0,049 6.815 22.574 7.095 7.250
Duplex 2205 S32205 1/2 0,500 0,065 9.038 25.172 9.126 10.150
Duplex 2205 S32205 1/2 0,500 0,083 11.540 28.536 11.217 13.050
Duplex 2205 S32205 5/8 0,625 0,049 5.446 21.147 5.785 5.800
Duplex 2205 S32205 5/8 0,625 0,065 7.213 23.038 7.492 7.975
Duplex 2205 S32205 5/8 0,625 0,083 9.229 31.216 9.288 10.150
Duplex 2205 S32205 3/4 0,750 0,049 4.534 20.265 4.887 5.075
Duplex 2205 S32205 3/4 0,750 0,065 6.020 21.738 6.344 6.525
Duplex 2205 S32205 3/4 0,750 0,083 7.684 23.560 7.919 8.700



Theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit

Theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze

Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
