Produktdetails:
|
Legierung: | Incoloy 825, UNS N08825 | Oberfläche: | Sauber und hell |
---|---|---|---|
Bedingung: | Getempert | Eigenschaften: | Erhöhtes dehnbares und Ertrag |
Eigenschaft: | Hochdruckschläuche | Anwendung: | Hinunter hydraulische Steuerung des Lochs in den Öl- und Gassonden |
Standard: | ASTM B423 | Größe: | Feste Maßtoleranzen |
Anwendungs-Standard: | NACE MR0175/ISO15156 | Test: | 100% Länge ist geprüft hydraulisches |
Hervorheben: | 0.25in kupferner Nickel-Bremsschläuche,0.065in kupferner Nickel-Bremsschläuche,hydraulische Steuerleitung Incoloy 825 |
1 / 4" Od x 0,065" GEWICHTS-Nickellegierungsschlauchhydraulische Steuerleitung machte von Incoloy 825
Die Nickellegierungsschlauchprodukte für den Öl- u. Gassektor sind erfolgreich in einigem vom aggressivsten Untersee angewendet worden und Downholezustände und -wir haben eine lang nachgewiesene Erfolgsbilanz von Lieferungsprodukten, die den strengen Qualitätsanforderungen des Öl- und Gassektors genügen.
Meilong-Rohr bietet Steuerleitungsschläuche in einer breiten Palette von korrosionsbeständigen Edelstählen, Nickellegierungen an. Wir haben umfangreiche Erfahrung in der Produktversorgung und Innovation in diesem Sektor, von den technologischen Fortschritten, die für Unterseeentwicklungen 1999 zu den Tiefwasserherausforderungen des heutigen Tages erfordert werden
Typische Größe der Nickel-Legierungs-Schlauchsteuerleitung
Außendurchmesser von Nickellegierungsschlauchsteuerleitungen ist- 1/4' hauptsächlich ‚(6.35mm).
Wandstärken: 0,035' ‚(0.89mm), 0,049" ‚(1.24mm), 0,065" ‚(1.65mm)
Steuerleitungsschläuche ist in den Längen von 400 Fuß (122 Meter) für 32.808 Fuß verfügbar (10.000 Meter). Keine orbitally Kolbenschweißungen.
Andere Spezifikationen (1/8' ‚bis 3/4" ‚) sind auf Anfrage verfügbar.
Kaisergröße | Metrische Größe | ||
Od Zoll |
GEWICHT Zoll |
Od Millimeter |
GEWICHT Millimeter |
1/8 (0,125) | 0,028 | 3,18 | 0,71 |
0,035 | 3,18 | 0,89 | |
3/16 (0,188) | 0,028 | 4,76 | 0,71 |
0,035 | 4,76 | 0,89 | |
0,049 | 4,76 | 1,24 | |
1/4 (0,250) | 0,035 | 6,35 | 0,89 |
0,049 | 6,35 | 1,24 | |
0,065 | 6,35 | 1,65 | |
0,083 | 6,35 | 2,11 | |
3/8 (0,375) | 0,035 | 9,53 | 0,89 |
0,049 | 9,53 | 1,24 | |
0,065 | 9,53 | 1,65 | |
0,083 | 9,53 | 2,11 | |
1/2 (0,500) | 0,035 | 12,7 | 0,89 |
0,049 | 12,7 | 1,24 | |
0,065 | 12,7 | 1,65 | |
0,083 | 12,7 | 2,11 |
Eigenschaften der Nickel-Legierungs-Schlauchsteuerleitung
Jede Schlauchspule ist- eine vollständig ununterbrochene Länge ohne Augenhöhlenschweißungen.
Jedes Schlauchspule ist- geprüft mit einem gerichteten Druck hydrostatisches.
Der Test kann auf Standort von den Drittparteiinspektoren (SGS, BV, DNV) gezeugt werden.
Andere Tests sind Wirbelstromtest, Chemikalien und drücken, das Erweitern flach, dehnbar, Ertrag, Verlängerung, Härte für die materielle Qualität.
Prüfungsfähigkeiten für Nickel-Legierungs-Schlauchsteuerleitung
Chemikalie Korrosion Dimensional Wirbelstrom Verlängerung |
Aufflackern Drücken Sie flach Korngröße Härte Hydrostatisch |
Metallurgisch Positive materielle Identifizierung (PMI) Oberflächenrauigkeit Dehnbar Ertrag |
Prozess und Verpackung für Nickel-Legierungs-Schlauchsteuerleitung
Nahtlos: durchbohrt, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)
Geschweißt: longitudinal geschweißt, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)

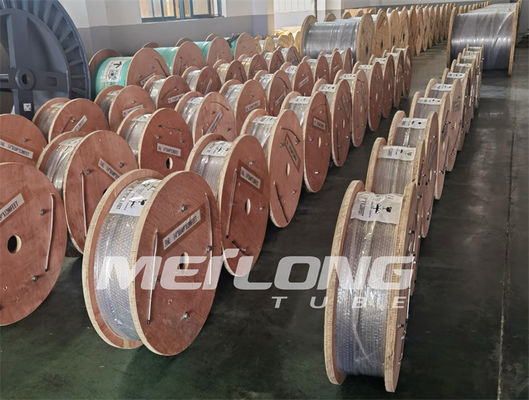

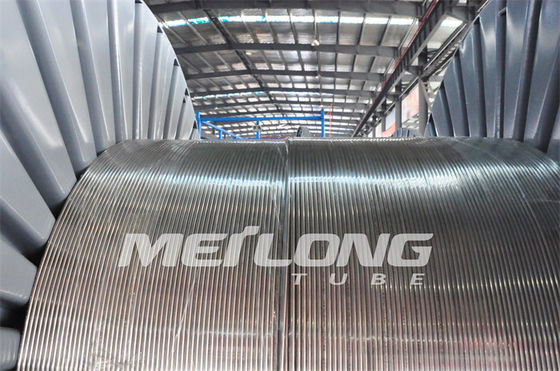

Verpackung: Schläuche ist die waagerecht ausgerichtete Wunde, die auf das Metall/hölzernen die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln oder Spulen werden in den hölzernen Kisten für einfache logistische Operation verpackt.
Legierungs-Materialien
Austenit: | 316L | ASTM A-269 |
Duplex: |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
Nickellegierung: |
N08825 N06625 |
ASTM B-704; ASTM B-423 ASTM B-704; ASTM B-444 |
Legierungs-Eigenschaft
Incoloy-Legierung 825 ist eine Nickel-Eisenchromlegierung mit Zusätzen des Molybdäns und des Kupfers. Dieses die chemische Zusammensetzung der Nickelstahllegierung ist entworfen, außergewöhnlichen Widerstand zu vieler ätzenden Umwelt zur Verfügung zu stellen. Es ist, ähnlich, 800 zu legieren aber hat Widerstand zur wässrigen Korrosion verbessert. Es hat ausgezeichneten Widerstand zu reduzierenden und Oxydierungssäuren, zur knackenden Druckkorrosion und zu lokalisiertem Angriff wie Lochfraß- und Spaltkorrosion. Legierung 825 ist gegen die schwefligen und Phosphorsäuren besonders beständig. Diese Nickelstahllegierung wird für chemisches verarbeiten, Verschmutzungsteuerungsausrüstung, Öl und benutzt Gassonde, die friedlich sind, der wieder aufbereitende Kernbrennstoff, saure Produktion und in Essig einlegende Ausrüstung.
Chemische Zusammensetzung
Nickel | Chrom | Eisen | Molybdän | Kohlenstoff | Mangan | Silikon | Schwefel | Aluminium | Titan | Kupfer |
% | % | % | % | % | % | % | % | % | % | % |
Min. | Maximum. | Maximum. | Maximum. | Maximum. | Maximum. | |||||
38.0-46.0 | 19.5-23.5 | 22,0 | 2.5-3.5 | 0,05 | 1,0 | 0,5 | 0,03 | 0,2 | 0.6-1.2 | 1.5-3.0 |
Maßtoleranz
ASTM B704/ASME SB704, Incoloy 825, UNS N08825 ASTM B751/ASME SB751 |
||
Größe Od | Toleranz Od | Toleranz GEWICHT |
1/8' ‚≤OD<5> 5/8≤OD≤1' ‚(15.88≤OD≤25.4 Millimeter) |
±0.004 ' ‚(±0.10 Millimeter) ±0.0075 ' ‚(±0.19 Millimeter) |
±12.5% ±12.5% |
Meilong-Standard
Größe Od | Toleranz Od | Toleranz GEWICHT |
1/8' ‚≤OD<5> 5/8≤OD≤1' ‚(15.88≤OD≤25.4 Millimeter) |
±0.004 ' ‚(±0.10 Millimeter) ±0.004 ' ‚(±0.10 Millimeter) |
±10% ±8% |
Eigenschaften der Nickel-Legierungs-Schlauchsteuerleitung
Naht-geschweißter u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
Legierung | UNS | O.D. | W.T. | Funktions-Druck | Berstdruck | Einsturz-Druck | Berstdruck | |
Zoll | Zoll | Zoll | P/in | P/in | P/in | P/in | ||
Incoloy 825 | N08825 | 1/8 | 0,125 | 0,028 | 12.389 | 45.914 | 11.266 | 14.500 |
Incoloy 825 | N08825 | 1/8 | 0,125 | 0,035 | 15.486 | 57.392 | 14.083 | 17.400 |
Incoloy 825 | N08825 | 1/4 | 0,250 | 0,035 | 7.281 | 26.992 | 8.427 | 8.700 |
Incoloy 825 | N08825 | 1/4 | 0,250 | 0,049 | 10.518 | 38.957 | 10.979 | 11.600 |
Incoloy 825 | N08825 | 1/4 | 0,250 | 0,065 | 14.335 | 53.127 | 13.445 | 16.675 |
Incoloy 825 | N08825 | 3/8 | 0,375 | 0,035 | 4.683 | 17.347 | 5.918 | 5.075 |
Incoloy 825 | N08825 | 3/8 | 0,375 | 0,049 | 6.720 | 24.903 | 7.919 | 7.250 |
Incoloy 825 | N08825 | 3/8 | 0,375 | 0,065 | 9.214 | 34.142 | 10.022 | 10.150 |
Incoloy 825 | N08825 | 3/8 | 0,375 | 0,083 | 12.018 | 44.526 | 12.174 | 13.775 |
Incoloy 825 | N08825 | 1/2 | 0,500 | 0,049 | 4.912 | 18.173 | 6.164 | 5.800 |
Incoloy 825 | N08825 | 1/2 | 0,500 | 0,065 | 6.701 | 24.831 | 7.905 | 7.250 |
Incoloy 825 | N08825 | 1/2 | 0,500 | 0,083 | 8.740 | 32.382 | 9.736 | 10.150 |
Incoloy 825 | N08825 | 5/8 | 0,625 | 0,049 | 3.930 | 14.538 | 4.931 | 4.350 |
Incoloy 825 | N08825 | 5/8 | 0,625 | 0,065 | 5.361 | 19.865 | 6.324 | 5.800 |
Incoloy 825 | N08825 | 5/8 | 0,625 | 0,083 | 6.846 | 25.367 | 8.076 | 7.975 |
Incoloy 825 | N08825 | 3/4 | 0,750 | 0,049 | 3.273 | 12.110 | 4.108 | 3.625 |
Incoloy 825 | N08825 | 3/4 | 0,750 | 0,065 | 4.466 | 16.547 | 5.268 | 5.075 |
Incoloy 825 | N08825 | 3/4 | 0,750 | 0,083 | 5.703 | 21.131 | 6.727 | 6.525 |
Theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
Theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
