Hoher Berstdruck umwickelte Schläuche, den haarartige Linie von Inconel 625 herstellte
Meilong-Rohr stellt besonders nahtlose und neu entworfene, geschweißte und neu entworfene aufgerolltes Schlauchhaarartige Linie her, die von den korrosionsbeständigen Austenit, Duplex-, Superduplexedelstählen und von den Nickellegierungsgraden gemacht werden. Der Schläuche wird als hydraulische Steuerleitungen und chemische Einspritzleitungen benutzt, die besonders Öl und Gas, geothermische Industrie dienen.
Typische Größe der haarartigen Linie
Außendurchmesser von haarartigen Linien ist 1/4' hauptsächlich ‚(6.35mm).
Wandstärken: 0,035' ‚(0.89mm), 0,049" ‚(1.24mm), 0,065" ‚(1.65mm)
Haarartiger Steuerleitungsschläuche ist in den Längen von 400 Fuß (122 Meter) für 32.808 Fuß verfügbar (10.000 Meter). Keine orbitally Kolbenschweißungen.
Andere Spezifikationen (1/8' ‚bis 3/4" ‚) sind auf Anfrage verfügbar.
Bedeutung der haarartigen Linie
Jede haarartige Linie in der Form der Schlauchspule ist- eine vollständig ununterbrochene Länge ohne Augenhöhlenschweißungen.
Jedes Hydraulikleitung in der Form der Schlauchspule ist- am Minimum 15.000 P/in geprüft hydrostatisches.
Der Test kann auf Standort von den Drittparteiinspektoren (SGS, BV, DNV) gezeugt werden.
Andere Tests sind Wirbelstromtest, Chemikalien und drücken, das Erweitern flach, dehnbar, Ertrag, Verlängerung, Härte für die materielle Qualität.
Anwendungs-Beschreibung für haarartige Linie
Auf allen Gebieten der Öl- und Gasindustrie, werden Chemikalien in Prozesslinien und in Flüssigkeiten eingespritzt. Nehmen Sie Ölfelddienstleistungen, Chemikalien werden verwendet, um die Seite des Brunnenbaues für verbesserte Stabilität zu filmen. In den Rohrleitungen sie Anhäufung vermeiden und die Infrastruktur gesund halten.
Die Rolle der haarartigen Linie
In der Öl- und Gasindustrie spritzen wir Chemikalien im Auftrag ein
zu die Infrastruktur schützen
zu Prozesse optimieren
zu Fluss zusichern
und Produktivität verbessern
Legierungen für haarartige Linie
| Austenit: |
316L |
ASTM A-269 |
| Duplex: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| Nickellegierung: |
N08825
N06625
|
ASTM B-704; ASTM B-423
ASTM B-704; ASTM B-444
|
Haarartige Linie Schlaucheigenschaften
Nahe Maßtoleranzen
Beträchtlich erhöhte mechanische Eigenschaften
Überlegenes Oberflächenende
Hohe Reinlichkeit der Innenfläche
Kontroll-ovality, Exzentrizität
Inconel 625 für hydraulische haarartige Linie
| Nickel |
Chrom |
Eisen |
Molybdän |
Columbium + Tantal |
Kohlenstoff |
Mangan |
Silikon |
Phosphor |
Schwefel |
Aluminium |
Titan |
Kobalt |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| Min. |
|
Maximum. |
|
|
Maximum. |
Maximum. |
Maximum. |
Maximum. |
Maximum. |
Maximum. |
Maximum. |
Maximum. |
| 58,0 |
20.0-23.0 |
5,0 |
8.0-10.0 |
3.15-4.15 |
0,10 |
0,50 |
0,5 |
0,015 |
0,015 |
0,4 |
0,40 |
1,0 |
Norm Equivalence
| Grad |
Kein UNS |
Euronorm |
| Nein |
Name |
| Legierung |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2,4856 |
NiCr22Mo9Nb |
Materielle Beschreibung Inconel 625
Inconel 625 ist ein Material mit ausgezeichnetem Widerstand zum Löcher bilden, zum Spalt und zum Korrosionsknacken. In hohem Grade beständig in einer breiten Palette von organischen und Mineralsäuren. Gute Warmfestigkeit.
Eigenschaften
Ausgezeichnete mechanische Eigenschaften an beiden extrem - niedrig und extrem an den hohen Temperaturen.
Hervorragender Widerstand zum Löcher bilden, zur Spaltkorrosion und zur interkristallinen Korrosion.
Fast komplette Freiheit vom Chlorverbindung verursachten Spannungskorrosionsknacken.
Hoher Widerstand zur Oxidation bei erhöhten Temperaturen bis zu 1050C.
Gute Säurebeständigkeit, wie Stickstoff, Phosphor-, schweflig und salzsauer sowie zu den Alkalien ermöglicht den Bau von den dünnen strukturellen Teilen der hohen Wärmeübertragung.
Legierungs-Schlauchgewicht pro Meter (Kilogramm)
Inconel 625 (UNS N06625)
| O.D. |
W.T. |
| Bruch |
Dezimalzahl |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0465 |
0,0539 |
- |
- |
- |
| 1/4 |
0,250 |
0,1065 |
0,1288 |
0,1686 |
0,2059 |
0,2372 |
| 3/8 |
0,375 |
0,1663 |
0,2037 |
0,2733 |
0,3449 |
0,4149 |
| 1/2 |
0,500 |
0,2262 |
0,2785 |
0,3782 |
0,4839 |
0,5924 |
| 5/8 |
0,625 |
0,2862 |
0,3535 |
0,481 |
0,6231 |
0,7699 |
| 3/4 |
0,750 |
0,3460 |
0,4283 |
0,5879 |
0,7621 |
0,9475 |
Legierungs-Schlaucheigenschaften
Naht-geschweißter u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
| Legierung |
UNS |
O.D. |
W.T. |
Funktions-Druck |
Berstdruck |
Einsturz-Druck |
Berstdruck |
| Zoll |
Zoll |
Zoll |
P/in |
P/in |
P/in |
P/in |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,028 |
19.024 |
57.892 |
22.002 |
21.750 |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,035 |
23.780 |
72.365 |
27.503 |
27.550 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,035 |
12.516 |
38.087 |
14.475 |
14.500 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,049 |
18.065 |
54.969 |
18.869 |
20.300 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,065 |
24.633 |
74.970 |
23.090 |
27.550 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,035 |
8.043 |
24.482 |
10.182 |
9.425 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,049 |
11.546 |
35.143 |
13.605 |
13.050 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,065 |
15.829 |
48.182 |
17.202 |
18.125 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,083 |
20.648 |
62.839 |
20.901 |
23.200 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,049 |
8.433 |
25.657 |
10.588 |
9.425 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,065 |
11.507 |
35.041 |
13.576 |
13.050 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,083 |
15.010 |
45.700 |
16.733 |
17.400 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,049 |
6.624 |
20.175 |
8.644 |
7.250 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,065 |
8.788 |
26.763 |
11.467 |
10.150 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,083 |
11.222 |
34.176 |
14.643 |
13.050 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,049 |
5.518 |
16.806 |
7.200 |
6.525 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,065 |
7.320 |
22.293 |
9.552 |
8.700 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,083 |
9.348 |
28.469 |
12.197 |
10.875 |
* theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
* theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
* Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
Schlauchprozeß und -verpackung
Nahtloses durchbohrt, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)
Longitudinal geschweißt schweißte, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)

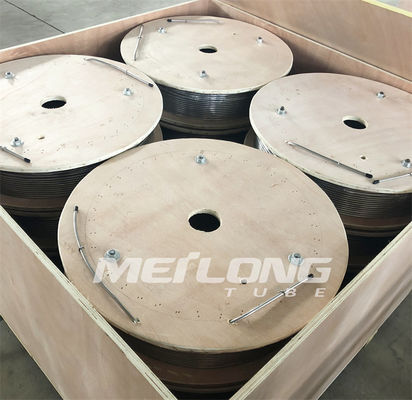

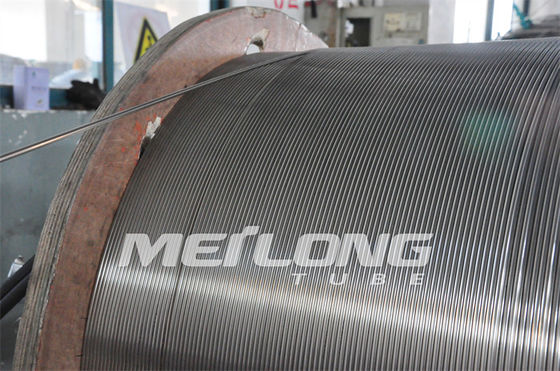

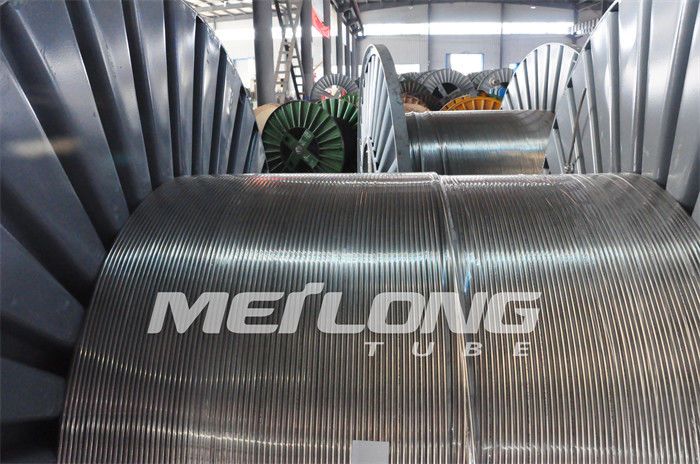

Verpackende Hydraulikleitung Schläuche ist die waagerecht ausgerichtete Wunde, die auf das Metall/hölzernen die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln oder Spulen werden in den hölzernen Kisten für einfache logistische Operation verpackt.
