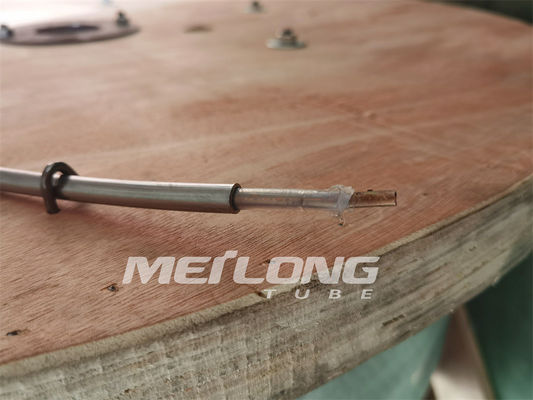

Schläuche kapselte Kabel für unter der Oberfläche liegende Anwendungen im Öl und im Gas Wells ein
Schläuche eingekapseltes Kabel (TECHNISCH)
TECHNISCHER Gebrauch schweißte Edelstahl- und Nickellegierungsschläuche, um die elektrischen und optischen Komponenten vor dem Druck und den ätzenden Wirkungen der Downholeumwelt zu schützen. Polymerische Verkapselung bietet zusätzlichen mechanischen Schutz.
Eine breite Auswahl von Kupfer- und Faserkomponenten von Meilong-Rohr erlaubt Produktion der hoch entwickeltesten Instrumentierungskabel der Industrie. Seit zuerst einführen TECHNISCH für die Öl- und Gasindustrie im Jahre 2015 verbessert und optimiert, hat Meilong-Rohr fortwährend dieses Produkt für neue Generationen von Downholemessgeräten und -werkzeugen für die in zunehmendem Maße heißeren und tieferen Brunnen.
TECHNISCHE Konfigurationen sind mit einer fast unbegrenzten Kombination von Komponenten in den Spleiß-freien kundenspezifischen Längen verfügbar.
Standardverkapselungsgrößen (11 Millimeter x 11 Millimeter-Quadrat) sind verfügbar, fast alle mögliche Downholebedingungen zu erfüllen.
Die zusammengesetzten Kabel, die verschiedene Kombinationen von elektrischen und optischen Komponenten verwenden, sind verfügbar, spezifischen Downholebedarf zusammenzubringen.
Typischer Bau

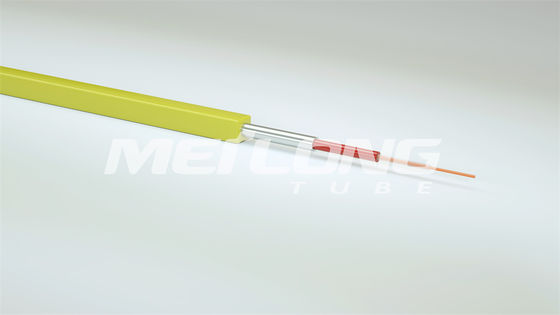

18 Leiter-Incoloy 825 AWG-Lehre kapselte einzelnes Rohr-Quadrat ein
|
|
A) Konserviertes Kupfer 18 AWG-Lehre (7 x 0,39 Millimeter)
O.D. 0,046 in (1,16 Millimeter) nominalem
B) FEP-Isolierung
O.D. 0,098 in (2,49 Millimeter) nominalem
C) Roter Polypropylenfüller
O.D. 0,180 in (4,57 Millimeter) nominalem
D) Rohr der Legierung 825
Wandstärke 0,035 in (0,89 Millimeter) nominalem
O.D. 0,250 in (6,35 Millimeter) nominalem
E) Gelbes Vierkantprofilpolypropylen
0,433 im Quadrat (11 Millimeter)
|

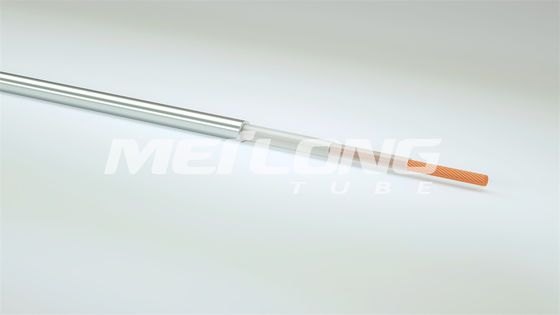

5 Leiter-Stainless 316L AWG-Lehre einzelnes Rohr eingekapselt
|
|
A) Kupfer 5 AWG-Lehre (einzelner Leiter)
O.D. 0,181 in (4,6 Millimeter) nominalem
B) PFA-Isolierung
O.D. 0,228 in (5,8 Millimeter) nominalem
C) PFA-Isolierung
O.D. 0,276 in (7,0 Millimeter) nominalem
D) Rohr des Edelstahls 316
Wandstärke 0,035 in (0,89 Millimeter) nominalem
O.D. 0,375 in (9,53 Millimeter) nominalem
|
Schlauchwahlen
TECHNISCH wird basiert auf wohlen Bedingungen wie Druck, Temperatur und Corrosiveness der wohlen Flüssigkeit vorgewählt. Der Schläuche wird aus einer Legierung verfasst, die an die Anwendung angepasst wird. Er wird dann longitudinal geschweißt, gezeichnet Wirbelstrom geprüft und zu fertiger Größe. Komplette Testdaten sind für jedes Rohr verfügbar.
Mechanische Eigenschaften für die Legierung TECHNISCH, kaltes bearbeitet
| Durchmesser |
Wandstärke |
Rostfreies 316L
Minimaler Einsturz
|
Incoloy 825
Minimaler Einsturz
|
Minimale Biegung Radius* |
| Zoll |
Zoll |
P/in |
P/in |
Zoll |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1,50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1,50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1,50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2,25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2,25 |
Berechnungen basiert auf minimaler Streckgrenze von 120.000 P/in.
Aller TECHNISCHE Schläuche ist übergroßes geschweißt und gezeichnet.
Der Schläuche kann kundenspezifisches sein gedruckt mit einer Vielzahl von Daten einschließlich Teilnummer, Seriennummer, aufeinander folgende Länge und Kaufvertragsnummer.
*The Biegungsradius zeigte ist in einem statischen Zustand nach abschließendem Training an der Beendigung an. Alles Verbiegen muss unter Verwendung eines Schlauchbiegers durchgeführt werden, um zu garantieren, dass der Biegungsradius einheitlich ist. Beim Einsetzen oder aus in den Brunnen heraus, sollte der minimale Biegungsradius so groß sein, wie möglich.
Elektrische Komponenten
| TECHNISCHE Art |
TECHNISCHE 100 |
TECHNISCHE 150 |
TECHNISCHE 175 |
TECHNISCHE 200 |
TECHNISCHE 250 |
| Temperaturspanne |
-10 zu 100°C |
-10 zu 150°C |
-100 zu 175°C |
-100 zu 200°C |
-100 zu 250°C |
| Füller |
Pp. |
Pp. |
FEP |
FEP |
PFA |
| Isolierung |
Pp. |
FEP |
FEP |
FEP |
PFA |
Maximaler elektrischer Leiter Resistance @ 20°C (°F 68)
| Leiter |
Leiter
O.D.
|
Leiter
O.D.
|
Festes bloßes Kupfer |
7 Strang-bloßes Kupfer |
| AWG-Lehre |
Zoll |
Millimeter |
Ohm/kft |
Ohm/m |
Ohm/kft |
Ohm/m |
| 18 |
0,0403 |
1,02 |
6,52 |
21,4 |
6,66 |
21,8 |
| 17 |
0,0453 |
1,15 |
5,15 |
16,9 |
5,27 |
17,3 |
| 16 |
0,0508 |
1,29 |
4,10 |
13,5 |
4,18 |
13,7 |
| 15 |
0,0571 |
1,45 |
3,24 |
10,6 |
3,31 |
10,9 |
| 14 |
0,0641 |
1,63 |
2,57 |
8,45 |
2,62 |
8,62 |
| 13 |
0,0720 |
1,83 |
2,04 |
6,69 |
2,08 |
6,82 |
| 12 |
0,0808 |
2,05 |
1,62 |
5,31 |
1,65 |
5,43 |
| 11 |
0,0907 |
2,30 |
1,29 |
4,22 |
1,32 |
4,30 |
| 10 |
0,102 |
2,59 |
1,019 |
3,34 |
1,039 |
3,41 |
| 9 |
0,114 |
2,90 |
0,808 |
2,65 |
0,825 |
2,71 |
| 8 |
0,128 |
3,25 |
0,641 |
2,10 |
0,654 |
2,14 |
