Produktdetails:
|
Legierung: | TP316L, UNS S31603 | Oberfläche: | Sauber und hell |
---|---|---|---|
Bedingung: | Getempert | Eigenschaften: | Erhöhtes dehnbares und Ertrag |
Eigenschaft: | Hochdruckschläuche | Anwendung: | Hinunter hydraulische Steuerung des Lochs in den Öl- und Gassonden |
Standard: | ASTM A269 | Größe: | Feste Maßtoleranzen |
Anwendungs-Standard: | NACE MR0175/ISO15156 | Test: | 100% Länge ist geprüft hydraulisches |
Hervorheben: | PVDF kapselte SS-Kapillarrohr ein,SS-Kapillarrohr UNS S31603,Soem 4 der Edelstahlschlauchspule 3 |

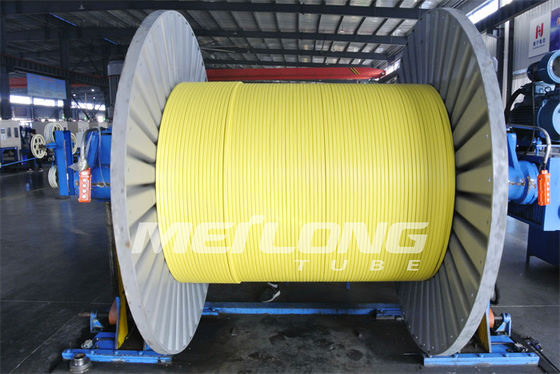

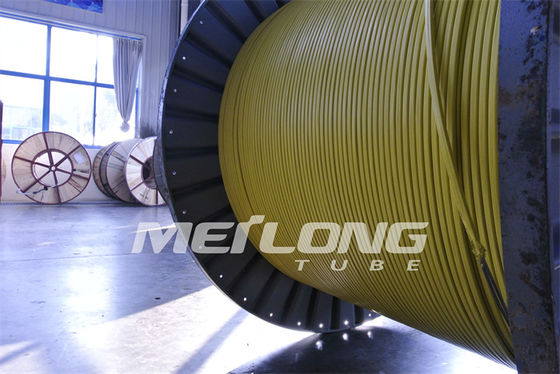

PVDF kapselte Steuerleitung Flatpack für unter der Oberfläche liegende Anwendung im Öl und im Gas Wells ein
Meilong-Rohr stellt entweder geschweißte oder nahtlose hydraulische Steuerleitungen für unter der Oberfläche liegende Anwendungen her. Hydraulische Steuerleitung ist hauptsächlich in fünf Materialien, in unterschiedlichen Wandstärken und in einer breiten Palette von Funktionsdruckbewertungen verfügbar. Die Linie wird auf Spulen geliefert, um Längenanforderungen zu fordern. Auf Anfrage ist es der Druck, der hydraulisch geprüft wird, mit Stickstoffgas oder Frischölflüssigkeit bereinigt ist und an beiden Enden vor Verschiffen versiegelt ist.
Geschweißte hydraulische Steuerleitung schwimmt den Stecker, der zu ASTM-Spezifikationen gezeichnet wird und ist in jeder möglicher Länge verfügbar. Materielle Arten für hydraulische Steuerleitungen umfassen Edelstahl TP316L, der für Bonbon für gemäßigt ätzende Umwelt, Duplexedelstahl 2205, Superduplexedelstahl 2507 passend ist, sind Nickellegierung Incoloy 825 und Inconel 625 für streng ätzende Umwelt und hoher Arbeitsdruck und Temperaturen passend. Kontrollsystemflüssigkeiten müssen mit der Umwelt und den Betriebstemperaturen der Steuerleitung kompatibel sein.
Steuerleitungsverkapselung ist auch verfügbar, wo gefordert, um zusätzlichen Zerstampfungs- und Abnutzungswiderstand während der Installation zur Verfügung zu stellen. Das Verkapselungsmaterial sollte für Kompatibilität mit wohlen Flüssigkeiten und Temperaturanforderungen zusammengebracht werden.

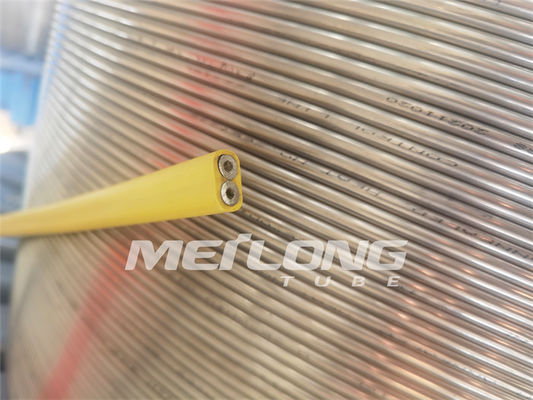

Eingekapselte Steuerleitung Flatpack
Verkapselung ist ein Plastik, der über Metallrohr verdrängt wird. Verkapselung verhindert Schaden der Metallrohre während des Herstellungsverfahrens. Die Verkapselung auch liefert zusätzlichen Abnutzungswiderstand und wird angefordert, wenn Kabelschutze installiert sind, um die haltene Kraft über jeder Produktionsschlauchverbindung zu erhöhen.
Verkapselungen sind in einer breiten Palette von Konfigurationen mit Wahlen der Verkapselung des einzelnen Durchlaufs und der Doppeldurchlaufverkapselung für zusätzlichen Schutz verfügbar.
Anwendung von Flatpack
Flatpacks sind allgemein verwendet, wenn einige verschiedene Linien ungefähr an der gleichen Tiefe im Brunnen geendet werden.
Allgemeine Anwendungen umfassen intelligente Brunnenanlagen, tief liegende chemische Einspritzleitungen mit Downholemessgerätkabel und Sicherheitsventillinien mit chemischen Einspritzleitungen des flachen Satzes. Für einige Anwendungen werden Stoßstangen auch in das flatpack eingekapselt, um zusätzlichen Zerstampfungswiderstand zur Verfügung zu stellen.
Standard u. Zustimmungen
Steuerleitungen werden entsprechend anwendbaren ASTM-Standards für jedes spezifische Material hergestellt.
Rohren können geliefert werden spült worden, gefüllt, und pro Kundenanforderungen und zu den passenden NAS-/SAEstandards gefiltert.
Qualität u. Prüfung
- Hergestellt gemäss Standardinspektions-und Qualitäts-Pläne
Entwurf u. Bau
- Verkapselung für einzelne Zeile
- Verkapselungsprofile, zum von Kundenanwendung zu entsprechen
- Kundenspezifische Linie Markierung
- Vollständige Auswahl von Anwendungsmaterialien
Verkapselungs-Materialien
- Pp. (Polypropylen) /TPR (Santoprene)/PA
(Nylon)/PVDF/ETFE (Tefzel)/ECTFE (Halar)
FEP/PFA/ECA 3000
Eigenschaften der eingekapselten Steuerleitung Flatpack
Maximieren Sie Schutz der Downholelinie
Erhöhen Sie Zerstampfungswiderstand während der Installation
Schützen Sie Steuerleitung gegen Abnutzung und das Klemmen
Beseitigen Sie langfristigen Spannungskorrosionsausfall der Steuerleitung
Improve Profil festklemmend
Einzelne oder mehrfache Verkapselung für Leichtigkeit des Betriebs und des zusätzlichen Schutzes
Verfügbare Legierungs-Grade für Steuerleitungs-Schläuche innerhalb der Verkapselung
Austenit: | 316L |
Duplex: |
S31803/S32205 S32750 |
Nickellegierung: |
N08825 N06625 |
Chemische Zusammensetzung von TP316L
Kohlenstoff | Mangan | Phosphor | Schwefel | Silikon | Nickel | Chrom | Molybdän |
% | % | % | % | % | % | % | % |
Maximum. | Maximum. | Maximum. | Maximum. | Maximum. | |||
0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
Norm Equivalence
Grad | Kein UNS | Euronorm | Japanisch | |
Nein | Name | JIS | ||
Legierung | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
316L | S31603 | 1,4404, 1,4435 | X2CrNiMo17-12-2 | SUS316LTB |
TP316L ist ein Austenitchromnickeledelstahl mit Molybdän und einem kohlenstoffarmen Inhalt.
Korrosionsbeständigkeit
Organische Säuren an den hohen Konzentrationen und an den mäßigen Temperaturen
Anorganische Säuren, z.B. Phosphor- und Schwefelsäuren, an den mäßigen Konzentrationen und an den Temperaturen. Die Stahlkanne auch in der Schwefelsäure von Konzentrationen über 90% an der niedrigen Temperatur verwendet werden.
Salzlösungen, z.B. Sulfate, Sulfide und Sulfite
Ätzende Umwelt
Austenitstahle sind gegen das Spannungskorrosionsknacken anfällig. Dieses tritt möglicherweise bei den Temperaturen über ungefähr 60°C (140°F) wenn der Stahl Zugspannungen unterworfen wird und gleichzeitig in Kontakt mit bestimmten Lösungen kommt, besonders die auf, die Chlorverbindungen enthalten. Solche Betriebsbedingungen sollten deshalb vermieden werden. Bedingungen, wenn Anlagen geschlossen werden, müssen, als die Kondensate auch angesehen werden, die dann gebildet werden, können Bedingungen entwickeln, die beides zur knackenden und Löcher bildenden Spannungskorrosion führen.
TP316L hat einen kohlenstoffarmen Inhalt und deshalb einen besseren Widerstand zur intergranular Korrosion als Stahle der Art TP316.
Standard-Flatpack-Verkapselungs-Profile
Runde, einzelne Zeile | Einzelteil | Standardmaße |
![]() |
1/8' ‚Od-Linie | 0,250' ‚(6,35 Millimeter) Durchmesser. |
1/4' ‚Od-Linie | 0,433' ‚(11,0 Millimeter) Durchmesser. | |
3/8' ‚Od-Linie | 0,535' ‚(13,6 Millimeter) Durchmesser. | |
‚Linie Od-1/2' | 0,660' ‚(16,8 Millimeter) Durchmesser. |
Quadrat, einzelne Zeile | Einzelteil | Standardmaße |
![]() |
1/8' ‚Od-Linie | 0,250' ‚x 0,250" ‚(6,35 Millimeter x 6,35 Millimeter) |
1/4' ‚Od-Linie | 0,433' ‚x 0,433" ‚(11,0 Millimeter x 11,0 Millimeter) | |
3/8' ‚Od-Linie | 0,535' ‚x 0,535" ‚(13,6 Millimeter x 13,6 Millimeter) | |
‚Linie Od-1/2' | 0,660' ‚x 0,660" ‚(16,8 Millimeter x 16,8 Millimeter) |
Rechteckig, 2 Linien | Einzelteil | Standardmaße |
![]() |
1/4' ‚Od-Linie |
Breite: 0,710' ‚(18,0 Millimeter) Höhe: 0,410' ‚(10,4 Millimeter) |
Rechteckig, 3 Linien | Einzelteil | Standardmaße |
![]() |
1/4' ‚Od-Linie |
Breite: 0,990' ‚(25,1 Millimeter) Höhe: 0,410' ‚(10,4 Millimeter) |
