Produktdetails:
|
Legierung: | Edelstahl 316L | Oberfläche: | Sauber und hell |
---|---|---|---|
Bedingung: | Getempert | Eigenschaften: | Erhöhtes dehnbares und Ertrag |
Eigenschaft: | Hochdruckschläuche | Anwendung: | Hinunter hydraulische Steuerung des Lochs in den Öl- und Gassonden |
Standard: | ASTM A269 | Größe: | Feste Maßtoleranzen |
Anwendungs-Standard: | NACE MR0175/ISO15156 | Test: | 100% Länge ist geprüft hydraulisches |
Hervorheben: | Hydraulischer Schläuche NACE MR0175 SS,Hydraulischer Schläuche ISO15156 SS,Stahlrohrspule SS316L |
Nahtloses Kapillarröhrchen MR0175/ISO15156 NACE machte von SS316L ASTM A269
Meilong-Rohr stellt besonders nahtlosen und neu entworfenen, geschweißten und neu entworfenen aufgerollten Schläuche her, die von den korrosionsbeständigen Austenit, Duplex-, Superduplexedelstählen und von den Nickellegierungsgraden hergestellt werden. Der Schläuche wird als hydraulische Steuerleitungen und chemische Einspritzleitungen benutzt, die besonders Öl und Gas, geothermische Industrie dienen.
Typische Größe des Kapillarröhrchens
Außendurchmesser von Steuerleitungen ist 1/4' hauptsächlich ‚(6.35mm).
Wandstärken: 0,035' ‚(0.89mm), 0,049" ‚(1.24mm), 0,065" ‚(1.65mm)
Steuerleitungsschläuche ist in den Längen von 400 Fuß (122 Meter) für 32.808 Fuß verfügbar (10.000 Meter). Keine orbitally Kolbenschweißungen.
Andere Spezifikationen (1/8' ‚bis 3/4" ‚) sind auf Anfrage verfügbar.
Bedeutung des Kapillarröhrchens
Jede Schlauchspule ist- eine vollständig ununterbrochene Länge ohne Augenhöhlenschweißungen.
Jedes Schlauchspule ist- am Minimum 10.150 P/in geprüft hydrostatisches.
Der Test kann auf Standort von den Drittparteiinspektoren (SGS, BV, DNV) gezeugt werden.
Andere Tests sind Wirbelstromtest, Chemikalien und drücken, das Erweitern flach, dehnbar, Ertrag, Verlängerung, Härte für die materielle Qualität.
Anwendungs-Beschreibung für SSSV
Ein Sicherheitsventil ist ein Ventil, das als der Schutz Ihrer Ausrüstung auftritt. Sicherheitsventile können Schaden Ihrer Druckbehälter verhindern und Explosionen an Ihrer Anlage sogar verhindern, wenn sie in Druckbehälter installiert werden.
Ein Sicherheitsventil ist eine Art Ventil, das sich automatisch wenn der Druck der Einlassseite der Ventilzunahmen zu einem vorbestimmten Druck, den Ventilteller zu öffnen und die Flüssigkeit zu entladen betätigt. Das Sicherheitsventilsystem ist entworfen, um ein Failsafe zu sein, damit ein Brunnenbau im Falle jedes möglichen Systemfehlers oder Schadens der Oberflächenproduktionsteuerungsanlagen lokalisiert werden kann.
In den meisten Fällen ist es obligatorisches zum Haben von Durchschnitte der Schließung für alle Brunnen, die zu natürlichem fl ow zur Oberfläche fähig sind. Die Installation eines unter der Oberfläche liegenden Sicherheitsventils (SSSV) liefert diese Notschließungsfähigkeit. Sicherheitssysteme werden auf einem Failsafeprinzip von einem Bedienfeld betrieben möglicherweise, das auf der Oberfläche gelegen ist.
Das SCSSV wird durch ein ¼“ Edelstahlsteuerleitung gesteuert, die zur Außenseite der wohlen Schlauchschnur befestigt ist und installiert, wenn der Produktionsschläuche installiert ist. Abhängig von dem Hauptquellendruck es ist möglicherweise notwendig, 10.000 P/in auf der Steuerleitung soviel wie zu halten, um das Ventil offen zu halten.
Andere Anwendungen des Kapillarröhrchens
Haarartiger aufgerollter Legierungsschläuche für chemische Einspritzung
Bloßer und eingekapselter aufgerollter Legierungsschläuche der hydraulischen Steuerleitung für Unterseesicherheitsventile
Geschwindigkeitsschnüre, Arbeitsschnüre und Stahlrohrnabel
Geothermischer aufgerollter Legierungsschläuche
Legierungen für Kapillarröhrchen
Austenit: | 316L | ASTM A-269 |
Duplex: |
S31803/S32205 S32750 |
ASTM A-789 ASTM A-789 |
Nickellegierung: |
N08825 N06625 |
ASTM B-704; ASTM B-423 ASTM B-704; ASTM B-444 |
Steuerleitungs-Kapillarröhrchen-Eigenschaften
Nahe Maßtoleranzen
Beträchtlich erhöhte mechanische Eigenschaften
Überlegenes Oberflächenende
Hohe Reinlichkeit der Innenfläche
Kontroll-ovality, Exzentrizität
Chemische Zusammensetzungen von SS316L
Kohlenstoff | Mangan | Phosphor | Schwefel | Silikon | Nickel | Chrom | Molybdän |
% | % | % | % | % | % | % | % |
Maximum. | Maximum. | Maximum. | Maximum. | Maximum. | |||
0,035 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L ist ein Austenitchromnickeledelstahl mit Molybdän und einem kohlenstoffarmen Inhalt.
Legierungs-Schlauchgewicht pro Meter (Kilogramm)
Edelstahl 316L (UNS S31603)
O.D. | W.T. | |||||
Bruch | Dezimalzahl | 0,028 | 0,035 | 0,049 | 0,065 | 0,083 |
1/8 | 0,125 | 0,0442 | 0,0512 | - | - | - |
1/4 | 0,250 | 0,1012 | 0,1225 | 0,1603 | 0,1957 | 0,2255 |
3/8 | 0,375 | 0,1580 | 0,1936 | 0,2598 | 0,3278 | 0,3944 |
1/2 | 0,500 | 0,2150 | 0,2647 | 0,3595 | 0,4600 | 0,5631 |
5/8 | 0,625 | 0,2720 | 0,3360 | 0,4592 | 0,5923 | 0,7319 |
3/4 | 0,750 | 0,3289 | 0,4072 | 0,5588 | 0,7244 | 0,9006 |
Legierungs-Schlaucheigenschaften
Nahtloser u. sich hin- und herbewegender interner Stecker neu entworfener Schläuche. Geliefert in getemperten Zustand
Ununterbrochene Länge ohne gemeinsame orbitalschweißungen
Legierung | UNS | O.D. | W.T. | Funktions-Druck | Berstdruck | Einsturz-Druck | Berstdruck | |
Zoll | Zoll | Zoll | P/in | P/in | P/in | P/in | ||
Rostfreies 316L | S31603 | 1/8 | 0,125 | 0,028 | 9.931 | 40.922 | 9.525 | 11.600 |
Rostfreies 316L | S31603 | 1/8 | 0,125 | 0,035 | 12.640 | 52.042 | 11.056 | 15.225 |
Rostfreies 316L | S31603 | 1/4 | 0,250 | 0,035 | 5.939 | 24.474 | 6.621 | 7.250 |
Rostfreies 316L | S31603 | 1/4 | 0,250 | 0,049 | 8.572 | 35.322 | 8.632 | 10.150 |
Rostfreies 316L | S31603 | 1/4 | 0,250 | 0,065 | 11.694 | 48.166 | 10.562 | 13.775 |
Rostfreies 316L | S31603 | 3/8 | 0,375 | 0,035 | 3.818 | 15.731 | 4.659 | 4.350 |
Rostfreies 316L | S31603 | 3/8 | 0,375 | 0,049 | 5.483 | 22.575 | 6.222 | 6.525 |
Rostfreies 316L | S31603 | 3/8 | 0,375 | 0,065 | 7.517 | 30.951 | 7.865 | 8.700 |
Rostfreies 316L | S31603 | 3/8 | 0,375 | 0,083 | 9.808 | 40.372 | 9.551 | 11.600 |
Rostfreies 316L | S31603 | 1/2 | 0,500 | 0,049 | 4.003 | 16.480 | 4.835 | 5.075 |
Rostfreies 316L | S31603 | 1/2 | 0,500 | 0,065 | 5.461 | 22.512 | 6.206 | 6.525 |
Rostfreies 316L | S31603 | 1/2 | 0,500 | 0,083 | 7.133 | 29.364 | 7.648 | 8.700 |
Rostfreies 316L | S31603 | 5/8 | 0,625 | 0,049 | 3.144 | 12.955 | 3.957 | 3.625 |
Rostfreies 316L | S31603 | 5/8 | 0,625 | 0,065 | 4.285 | 17.630 | 5.105 | 5.075 |
Rostfreies 316L | S31603 | 5/8 | 0,625 | 0,083 | 5.472 | 22.513 | 6.519 | 6.525 |
Rostfreies 316L | S31603 | 3/4 | 0,750 | 0,049 | 2.619 | 10.791 | 3.296 | 2.900 |
Rostfreies 316L | S31603 | 3/4 | 0,750 | 0,065 | 3.570 | 14.686 | 4.283 | 4.350 |
Rostfreies 316L | S31603 | 3/4 | 0,750 | 0,083 | 4.558 | 18.753 | 5.431 | 5.800 |
* theoretischer Berstdruck basiert auf minimaler Wandstärke und minimale Dehnfestigkeit
* theoretischer Einsturzdruck basiert auf minimaler Wandstärke und minimale Streckgrenze
* Druckbewertung an Zuständen 100°F (38°C), neutrales und statischen
Kapillarröhrchen-Prozess und Verpackung
Nahtloses durchbohrt, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)
Longitudinal geschweißt schweißte, neu entworfen, getempert (Multidurchgangszirkulationsprozeß)

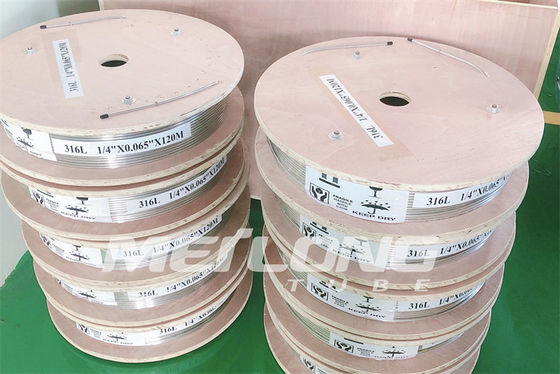

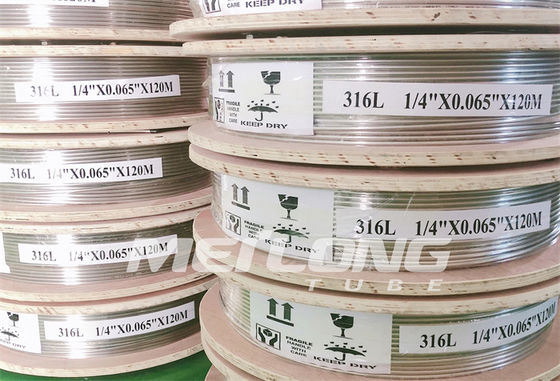

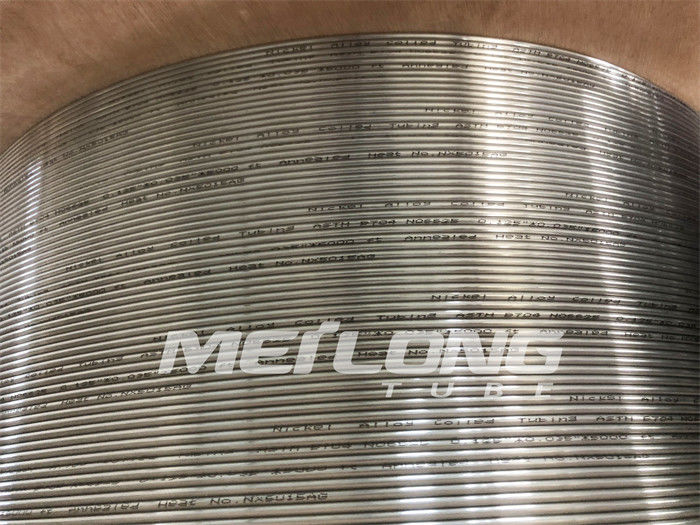

Verpackender Schläuche ist die waagerecht ausgerichtete Wunde, die auf das Metall/hölzernen die Trommeln oder die Spulen umwickelt wird.
Alle Trommeln oder Spulen werden in den hölzernen Kisten für einfache logistische Operation verpackt.
